Wir erstellen von den Proben Ihrer Restaurierprojekte aussagefähige Anschliffe/Querschliffe. Sie bekommen eine mikroskopische Schichtenfolgenauswertung/ Stratigrafieerfassung mit Abbildungen im Polarisierten- und Fluoreszenzlicht.

Je nach Anzahl der zu erstellenden Proben, sinkt der Stückpreis proportional:

  1 Probe   = €   160,00 brutto

  2 Proben = €    290,00 brutto

  3 Proben = €    390,00 brutto

  4 Proben = €    480,00 brutto

  5 Proben = €    570,00 brutto

  6 Proben = €    660,00 brutto

  7 Proben = €    750,00 brutto

  8 Proben = €    840,00 brutto

  9 Proben = €    930,00 brutto

10 Proben = €  1.020,00 brutto

Ab der 10.ten Probe, jede weitere Probe brutto € 80,00

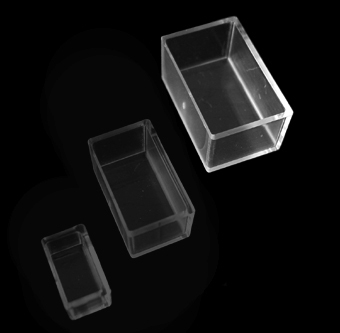

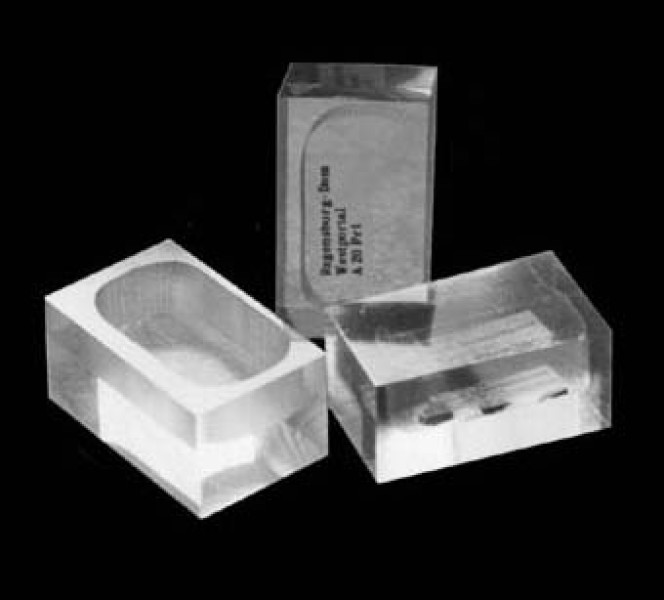

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet.

! Es entfällt ein Herausnehmen des gegossenen Acrylblocks, wie es z.B. bei der Silikonform der Fall ist !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche 2 Komponenten-Gießharze sind ebenfalls geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen, um zu einem perfekten Anschliff zu kommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,        Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,      Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

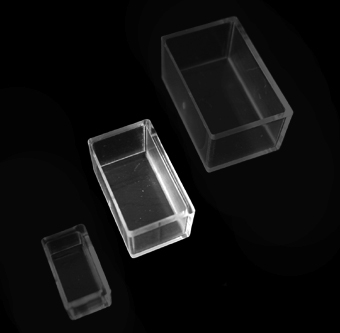

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet.

! Es entfällt ein Herausnehmen des gegossenen Acrylblocks, wie es z.B. bei der Silikonform der Fall ist !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche 2 Komponenten-Gießharze sind ebenfalls geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen, um zu einem perfekten Anschliff zu kommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,        Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,      Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

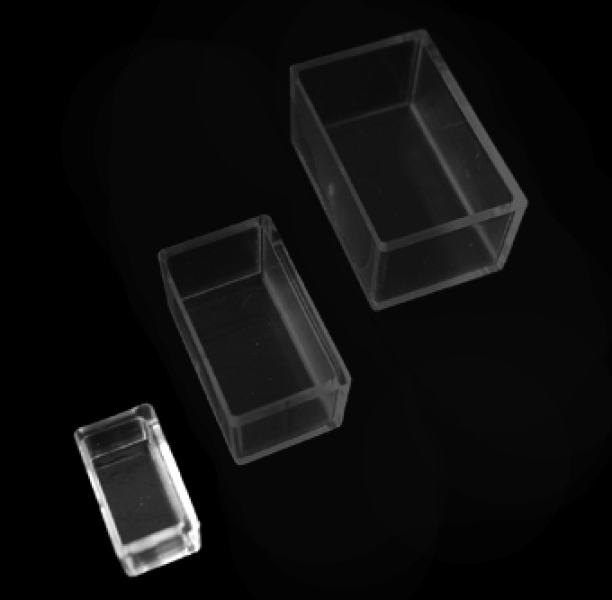

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet. ! Es entfällt ein Herausnehmen des gegossenen Acrylblocks aus der Form !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche Gießharze sind auch geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen um einen perfekten Anschliff zu bekommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,        Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,      Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet. ! Es entfällt ein Herausnehmen des gegossenen Acrylblocks aus der Form !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche Gießharze sind auch geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen um einen perfekten Anschliff zu bekommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,   b = 1,4 cm,   h = 1,3 cm
- 212   l/ large,     Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet.

! Es entfällt ein Herausnehmen des gegossenen Acrylblocks, wie es z.B. bei der Silikonform der Fall ist !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche 2 Komponenten-Gießharze sind ebenfalls geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen, um zu einem perfekten Anschliff zu kommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,   b = 1,4 cm,   h = 1,3 cm
- 212   l/ large,     Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet. ! Es entfällt ein Herausnehmen des gegossenen Acrylblocks aus der Form !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche Gießharze sind auch geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen um einen perfekten Anschliff zu bekommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,   b = 1,4 cm,   h = 1,3 cm
- 212   l/ large,     Innenmaße  l = 3,3 cm,  b = 2,1 cm,  h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits geformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet.

! Es entfällt ein Herausnehmen des gegossenen Acrylblocks, wie es z.B. bei der Silikonform der Fall ist !
Zusammen mit dem blaulichtaushärtenden Gießharz (herkömmliche 2 Komponenten-Gießharze sind ebenfalls geeignet!) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen, um zu einem perfekten Anschliff zu kommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,        Innenmaße  l = 3,3 cm,   b = 2,1 cm,   h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits ausgeformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) ein nicht fluoreszierender Nummerierung hinzufügt

c) mit einem Gießharz befüllt

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet. ! Es entfällt ein Herausnehmen des gegossenen Acrylblocks aus der Form !
Zusammen mit dem blaulichtaushärtenden Gießharz (auch herkömmliche Gießharze sind geeignet) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen um einen perfekten Anschliff zu bekommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,        Innenmaße  l = 3,3 cm,   b = 2,1 cm,   h = 1,6 cm

Der befüllbare Gießling vereinfacht die Anschliffherstellung im Vergleich zur Silikonform deutlich. Die bereits ausgeformten und polierten transparenten Acrylgefäße ('Badewannen') werden mit der:

a) Probeeinlage an die dünnwandige Seite anlegt

b) eine nicht fluoreszierende Beschriftung hinzugefügt

c) mit einem Gießharz befüllt (evtl. mehrschichtig, evtl. Vakuumieren)

d) ca. 30min. im Blaulicht polymerisiert

Nach der Aushärtung wird der gesamte Gießling, direkt zum Läppen (Schleifen und Polieren) weiterverarbeitet. ! Es entfällt ein Herausnehmen des gegossenen Acrylblocks aus der Form !
Zusammen mit dem blaulichtaushärtenden Gießharz (auch herkömmliche Gießharze sind geeignet) wird eine optimale Einbettung der Proben erreicht. Darüber hinaus gewährleistet die geringe Gießharzmenge eine niedrige Aushärttemperatur. Nach dem Aushärten sind maximal zwei Seiten des transparenten Gießlings zu schleifen um einen perfekten Anschliff zu bekommen.

Folgende Gießlinggrößen sind  lieferbar:

- 210  s/ small,     Innenmaße  l = 1,6 cm,  b = 0,8 cm,  h = 0,7 cm
- 211 m/ medium, Innenmaße  l = 2,6 cm,  b = 1,4 cm,  h = 1,3 cm
- 212   l/ large,        Innenmaße  l = 3,3 cm,   b = 2,1 cm,   h = 1,6 cm

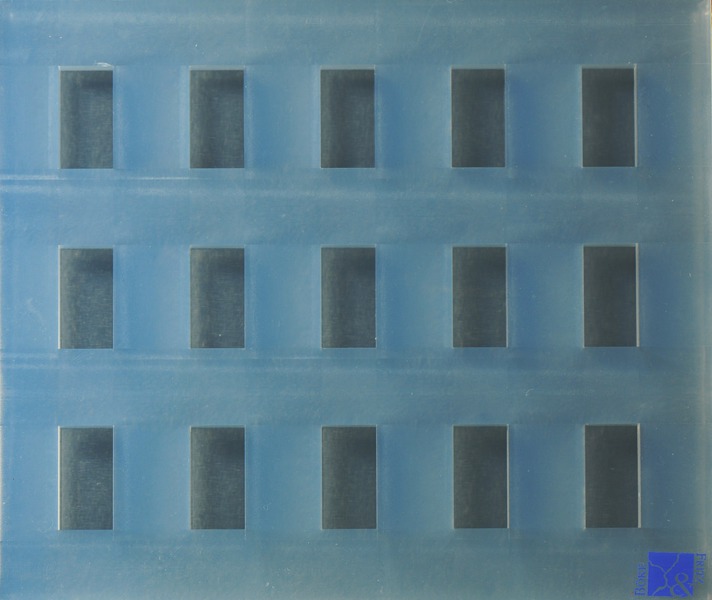

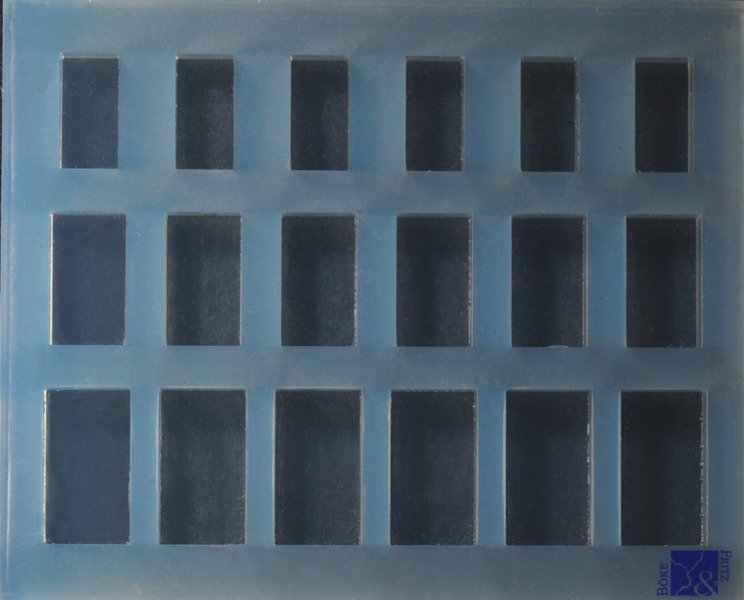

Die elastische Silikonform ermöglicht das Gießen und Erstellen eigener Anschliffkörper.

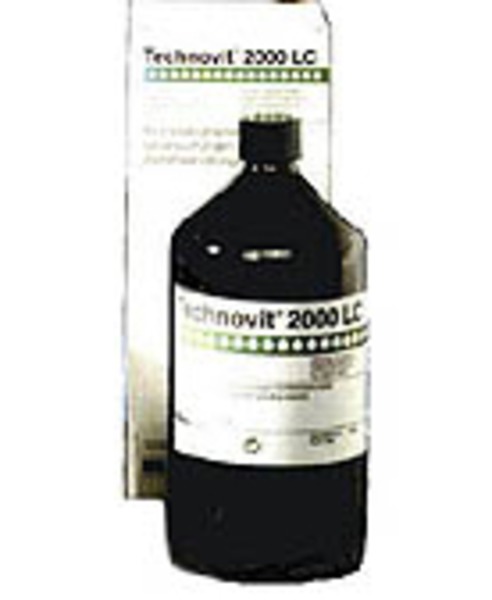

In der lichtdurchlässigen Silikonform lassen sich blaulichthärtende Gießharze z.B. Technovit 2000 LC oder auch zweikomponentige Gießharze (z.B. Araldit) verwenden. Die gehärteten Gießlinge sind leicht herausdrückbar und sofort schleifbar.

Die Silikonformen sind zu beziehen in den Größen:

Art.Nr. 204a, Silikonform, gleiche Befüllgrößen

Art.Nr. 204b, Silikonform versch. Befüllgrößen

                   6 x  l = 10mm, b = 20mm, h = 11mm

                   6 x  l = 13mm, b = 23mm, h = 11mm

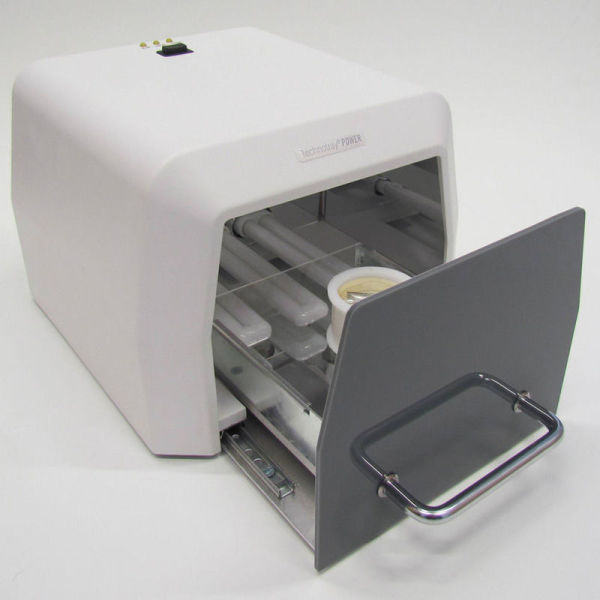

Das Lichtpolymerisationsgerät Technotray Power ist speziell für die Polymerisation der lichthärtenden Kunststoffe, insbesondere z.B. Technovit 2000 LC Liquid oder CEM 4000 Lightfix, konzipiert. Das Gerät ist mit sechs Blaulichtröhren zu je neun Watt ausgestattet und gewährleistet eine schnelle, intensive und homogene Polymerisation. Für sensiblere metallografische Proben kann das Gerät auch mit lediglich vier Röhren betrieben werden. Die Blaulichtlampen bieten eine zuverlässige Polymerisation bei transparenten Produkten in Schichten bis 30mm. Mit den Innenabmessungen von 170mm x 160mm x 120mm verfügt das Gerät über einen gleichmäßig ausgeleuchteten Polymerisationsraum mit ausreichend Platz, um mehrere Probenkörper gleichzeitig aushärten zu lassen. Die Polymerisationszeiten werden mit einer internen Zeitschaltuhr gesteuert. Das Gerät startet automatisch die eingestellte Polymerisationszeit, sobald das Tray geschlossen wird. Wird das Tray während der laufenden Polymerisationszeit geöffnet, schalten sich die Lampen automatisch ab. Das Gerät erlaubt Langzeitpolymerisationen sowie Polymerisationszyklen und kann auf andere Betriebsspannungen umgeschaltet werden.

Das Einbetten der Proben kann u.a. mit unseren speziell entwickelten, transparenten Sikikon-Gießlingsformen Art.204a+b oder den befüllbaren Einzelgießlingen 210-212 angewendet werden.

Die ausgehärteten, transparenten Gießlinge sind nach ca. 15-30 Min. schleif- und polierfähig. Somit kann die Auswertung von Anschiffen schnell in die laufende Untersuchung mit einfließen.

Besondere Eigenschaften

• Großzügiger, homogen ausgeleuchteter Probenraum.   Innenraumabmessungen: B x T x H: 170 x 160 x 120 mm
• Hochwertige Aluminiumreflektoren
• Automatischer Timer. Zeitschaltuhr mit 3 Zeiteinstellungen: 5 Minuten, 10 Minuten, sowie Dauerbetrieb
• Autostart beim Einschieben der Schublade

Die elastische Silikonform ermöglicht das Gießen und Erstellen eigener Gießlinge/ Anschliffkörper.
In der lichtdurchlässigen Silikonform lassen sich blaulichthärtende Gießharze z.B. Technovit 2000 LC oder auch zweikomponentige Gießharze (z.B. Araldit) verwenden. Die gehärteten Gießlinge sind leicht herausdrückbar und sofort schleifbar.

Die Silikonformen sind zu beziehen in den Größen:

Art.Nr. 204a, Silikonform, gleiche Befüllgrößen





Gießharz CEM 4000 Lightfix, fluorenzenzfrei

Lichthärtendes Ein-Komponenten-Einbettmittel von höchster Transparenz auf Methacrylatbasis. Bei Betrachtung im Fluoreszenzlicht ist das Harz absolut Fluoreszenzfrei!!!

Verarbeitung:

CEM4000 Lightfix härtet mit blauem Licht (Wellenlänge 400 nm bis 500 nm) aus. Bei dem Produkt können ohne Schwierigkeiten Schichtdicken von 20mm in einem Schritt durchgehärtet werden. Die nach der Polymerisation entstehende, leicht kleberige, Inhibitionsschicht auf der Oberfläche, lässt sich einfach mit z.B. einem Ethanol getränkten Tuch abwischen.

Die ausgehärteten, transparenten Gießlinge (ca. 15-20min Polymerisationzeit) sind danach sofort schleif- und polierfähig. Somit kann die Auswertung von Anschiffen schnell in die laufende Untersuchung mit einfließen.



Technische Daten:

Spaltbreite: max. 20 μm, Linearer Schrumpf: max. 0,25 %, Härte: mindestens 80 Shore, D, wird bereits nach einer Belichtungszeit von gerade einmal 9 Minuten erreicht.

Verarbeitung:

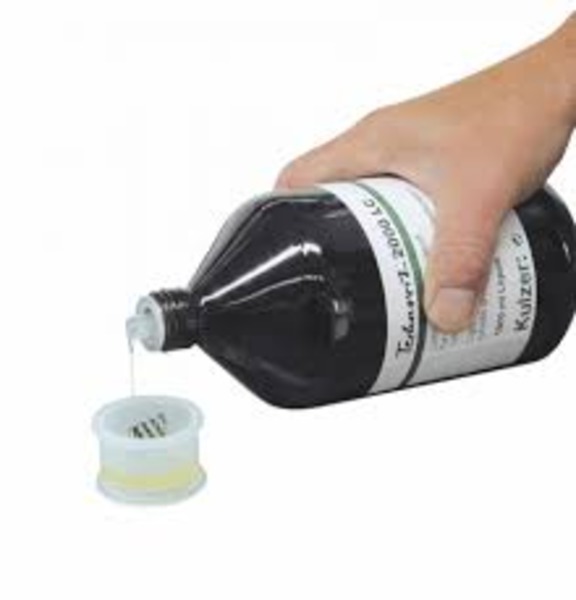

Bei dem Gießharz handelt es sich um ein dünnflüssiges, transparentes, blaulichthärtendes 1-komponentiges Material, bei dem ein aufwendiges Mischen entfällt. Aus der Flaschenöffnung mit spezieller Ausgießvorrichtung können so die exakte Menge Gießharz direkt in die Gießlingsform gefüllt werden wie nötig. Es entsteht kein Materialverlust, keine Luftblasen durch aufwendiges Mischen, kein zu entsorgender Müll und ist darüber hinaus Geruchsarm.

Eigenschaften:

Bei der Polymerisation im Blaulichtofen Technotray entstehen geringe klebrige Spaltprodukte an der Befüllseite/Oberfläche bzw. an der Kontaktfläche zur Luft, welche sich vor dem Schleifen einfach mit z.B. Ethanol abnehmen lassen. Technovit LC2000 zeigt bei der Betrachtung unter Fluorenzlicht eine geringe Eigenfluoreszenz!!!

Die ausgehärteten, transparenten Gießlinge (ca. 30min Polymerisationzeit) sind danach sofort schleif- und polierfähig. Somit kann die Auswertung von Anschiffen schnell in die laufende Untersuchung mit einfließen.

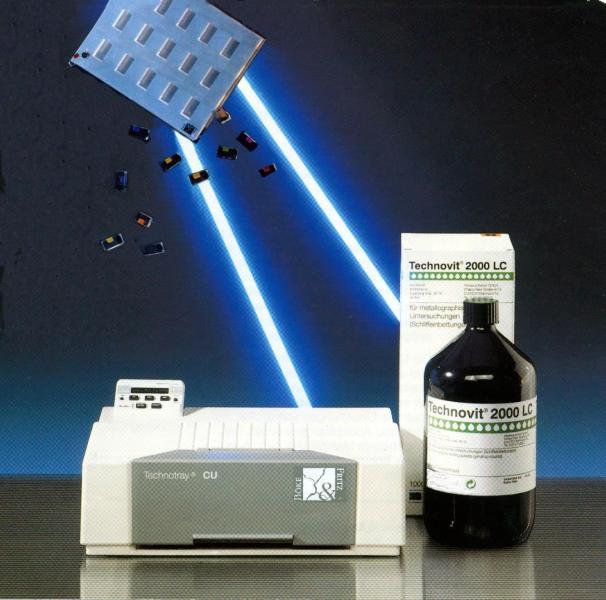

Das Anschliff-Kompaktset setzt sich aus folgenden Komponenten zusammen:

a) Art.Nr. 202    Technotray Power, Blaulichthärtegerät

b) Art.Nr. 204a   Silikonform, kleine Größen

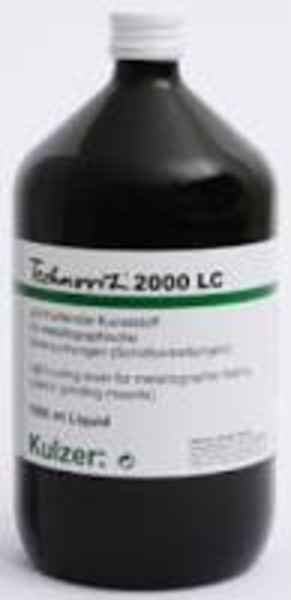

c) Art.Nr. 203     Gießharz Technovit 2000 LC, transparent, 1l

Das aktuellere Anschliff-Kompaktset setzt sich aus folgenden Komponenten zusammen:

a) Art.Nr. 202    Technotray Power, Blaulichthärtegerät

b) Art.Nr. 210c   Befüllbare Gießlinge, VE 80, small,

c) Art.Nr. 205     Einkomponenten-Einbettharz, Technovit 2000 LC, transparent, fluorenzenzfrei, 1l

Das Anschliff-Kompaktset setzt sich aus folgenden Komponenten zusammen:

a) Art.Nr. 202     Technotray Power, Blaulichthärtegerät

b) Art.Nr. 204a   Silikonform, kleine Größen

c) Art.Nr. 203     Gießharz CEM 4000 transparent, 1l

Das aktuellere Anschliff-Kompaktset setzt sich aus folgenden Komponenten zusammen:

a) Art.Nr. 202    Technotray Power, Blaulichthärtegerät

b) Art.Nr. 210c   Befüllbare Gießlinge, VE 80, small,

c) Art.Nr. 205     Einkomponenten-Einbettharz, CEM 4000 Lightfix, transparent, fluorenzenzfrei, 1l
